2005年 12月 10日
2チャンネル送信機キットその2 |
今週はキット化する2チャンネル送信機に多くの時間を費やした。
キットにプリント基板を含めるにあたり、新たに組みなおした回路の動作検証と、片面基板に納めるための部品配置を検討した。
超小型赤外線送信機を少し大きくすることにして部品をゆったりと配置し、組み立て工程で動作確認のしやすい回路構成とした。
入門者向けの送信機ではないが、あらかじめプログラムを書き込んだPICをセットすることで、組み立て時の動作確認を容易にする。
組み込むケースをタカチのSS-90に設定しているが、今のところケースはセットに組み込まない予定。

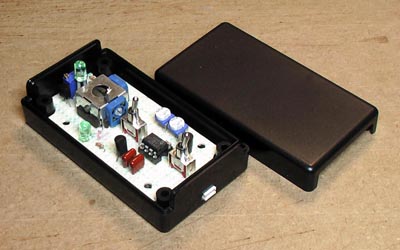

画像はキット化するために作ったプロトタイプ。
動作テストは完了したが、赤外発光ダイオード基板がまだできていない。
キットにプリント基板を含めるにあたり、新たに組みなおした回路の動作検証と、片面基板に納めるための部品配置を検討した。
超小型赤外線送信機を少し大きくすることにして部品をゆったりと配置し、組み立て工程で動作確認のしやすい回路構成とした。
入門者向けの送信機ではないが、あらかじめプログラムを書き込んだPICをセットすることで、組み立て時の動作確認を容易にする。
組み込むケースをタカチのSS-90に設定しているが、今のところケースはセットに組み込まない予定。
動作テストは完了したが、赤外発光ダイオード基板がまだできていない。
